Основні характеристики і принцип роботи медогонки Грановського

Пристрій медогонки Грановського

Відразу треба відзначити, що апарат Грановського розроблений під конструкції вуликів рамок Дадана. Конструкція складається з нержавіючого корпусу у формі великої бочки. Всередині розташовані касети для кріплення рамок. Внутрішній барабан виконаний із звичайного металу з полімерним захисним запиленням. Обертання касет здійснюється електричним приводом.

Важливо! Щільне з’єднання стикуючих елементів медогонки виключає підтікання.

Касети з’єднані з ротором пружинним механізмом. Одночасний розворот під час роботи запобігає налипанню сот. Обертається ротор на підшипникової парі. Ручний привід і електричний мотор розташовані під баком. При необхідності елементи легко знімати і встановлювати на місце. Управління електроприводом здійснюється йде в комплекті пультом.

Зручність медогонки полягає в двох режимах роботи:

1. В ручному режимі обертовий ротор зупиняється після повного вилучення меду з одного боку рамок. Відбувається поворот касет. Подальша викачка відбувається з обертанням ротора у зворотний бік.
2. В автоматичному режимі ротор постійно обертається до викачування всього меду з обох сторін рамок.

Робочі режими пасічник обирає на власний розсуд. За необхідності виставляють тривалість роботи, сигнал завершення викачування, час тривалості зупинки ротора для обороту касет.

Черговість та правила роботи відображає інструкція. В загальних рисах виконують наступні дії:

1. В касети встановлюють заповнені медом рамки.
2. Пасічник виставляє режим, додаткові опції, запускає апарат в роботу натисканням кнопки пуску.
3. Ротор медогонки починає обертатися. З повільних оборотів відбувається плавне прискорення до заданої швидкості.
4. Коли з рамок весь мед буде викачано, ротор плавно знижує швидкість обертання і зупиняється.

Якщо в сотах ще залишився мед або швидко выкачался до початку зупинки ротора, режим вибрано неправильно. Пасічник шляхом практичного підбору виставляє нові параметри.

Ротор всередині барабану, що обертається на підшипниках. В його основі використовується кульковий радіально-упорний підшипник, а вгорі — звичайний закритий кульковий підшипник. За рахунок захисного склянки і спеціальних «крил» на спицях підшипники захищені від прямого контакту з медом. Касети всередині медогонки Грановського розташовані на роторі так, що пружинний механізм дозволяє розгорнути їх всі одночасно.

Можливі два основних режими роботи: ручний і автоматичний. В ручному режимі після відкачування одного боку рамок ротор зупиняється, виконується поворот касет і починається відкачування у зворотний бік. В режимі автоматики повна зупинка ротора відбудеться тільки після відкачування обох сторін рамок.

У налаштуваннях роботи медогонки регулюється час роботи, швидкість обертання барабана, а також вибирається режим, автоматичний або ручний. Додатково задається сигнал про закінчення відкачування меду, а при роботі в автоматичному режимі регулюється час паузи, необхідної для розвороту касет. Налаштувавши лише один раз автоматичний режим, пасічнику треба лише вчасно встигати встановлювати рамки.

Як і у звичайної радіальної медогонки, касети розташовані по радіусу. Рамки завантажуються в касети, і медогонка запускається. Ротор плавно (до 15 сек) набирає обертів до заданої швидкості. При відкачуванні касети розташовані хордиально, що прискорює процес відкачування в 4 рази, якщо порівнювати з радіальними медогонками. Коли цикл відкачування завершено, починається плавне гальмування до повної зупинки.

Дана электромедогонка має ряд переваг перед аналогами, про що свідчать позитивні відгуки покупців. Це:

• компактні габарити;
• відносно невелика маса конструкції;
• зручність при транспортуванні;
• виготовлена з нержавіючої сталі;
• зручна в обслуговуванні (при митті і чищенні);
• робота з великими обсягами;
• не ламає свіжі стільники.
• ремонтувати можна своїми руками.

Як бачимо, ця электромедогонка має ряд плюсів, які роблять її більш ефективною в порівнянні з іншими подібними пристроями. З її допомогою відкачувати мед можна не тільки стаціонарно, але й з виїздом у поле, так як вона транспортується без проблем. Цієї электромедогонкой користуються і невеликі пасіки, і пасіки, які займаються видобутком меду в промислових масштабах.

За своїм зовнішнім виглядом цей прилад нагадує звичайну центрифугу, яку раніше використовували для віджиму сирого білизни. Він являє собою бак, виконаний у формі циліндра з краном в нижній частині: він потрібен для зливу вигнані меду.

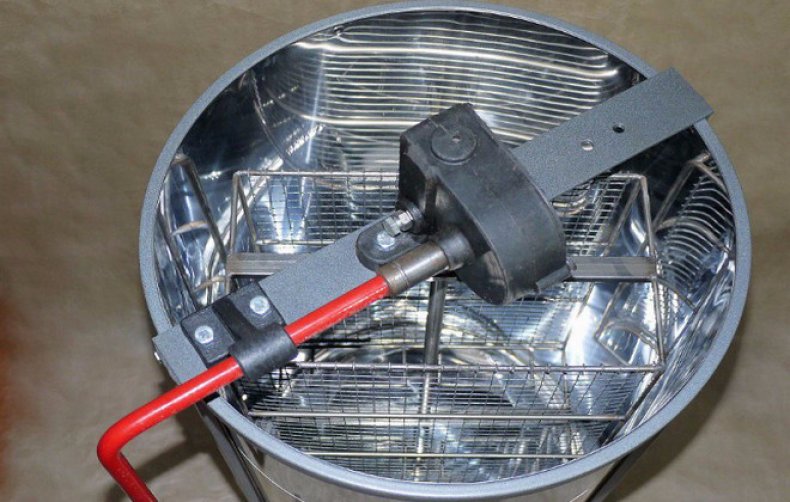

Конструкція приладу досить проста – в основі лежать дві головні частини: касетний барабан і бак з металу.

Бак виконується з металу: найбільш часто зустрічається матеріал — це алюмінієві сплави різного роду. Як говорилося вище, корпус має правильну циліндричну форму, а ось днище – форму конуса, чиє вістря спрямоване до верхньої частини корпусу.

У цій же частині розташовується і підп’ятник*, на якому закріплена нижнім кінцем вертикальна вісь. Верхній край осі закріплюється в приводі пристрою.

Вертикальна вісь потрібна для того, щоб закріплювати на ній барабан (або коробку), в яку будуть поміщатися стільники.

Для забезпечення безпечної роботи та запобігання випадіння рамок в процесі викачування меду вісь конструюють з такими розмірами, які будуть перевершувати розмір рамок, а внутрішню і зовнішню частину барабана обшивають сіткою з металу.

Незалежно від того, який саме вид механізму ви виберете, принцип його роботи буде полягати в наступному: на першому етапі бджоляр за допомогою спеціального інвентарю або просто розпеченого ножа розкриває стільники і встановлює їх в касети.

Після цього запускається обертальний момент – вручну або за допомогою електричного приводу. І в тому, і в іншому випадку обертання починається з невеликої кількості обертів та поступово збільшується приблизно до 80 в хвилину.

Дотримуватися невисоку швидкість обертання необхідно з тієї причини, що з зростанням відцентрової сили комірки будуть розриватися і вдавливаться в сітку, встановлену на барабані.

Коли ротор обертається, виникає відцентрова сила, яка і сприяє вихлюпування меду зі стільникових комірок.

Випліскуючи на корпус, мед поступово починає стікати в нижню частину центрифуги, а звідти – вже у підготовлені ємності через кран.

Особливості саморобного приводу

Качати мед без медогонки дуже складно. У рідкісних випадках людині вдається зробити це самостійно. Навіть за наявності досвіду у розкритті сот та отриманні нектару на це іде багато сил, часу, в процесі втрачається велика кількість продукції. Досвідчені пасічники рекомендують працювати з медогонками хордиального типу. Рамки можна міцно зафіксувати, помістити барило, врахувати висоту. У разі нестандартних розмірів рамки підганяють вручну.

Ручна робота набагато складніше, тому бажано віддати перевагу електричний пристрій. Важливо правильно використовувати схему контролю даного пристрою. Для виготовлення приводу потрібно схема, яка рекомендує виконати наступні кроки:

• щоб зробити диск на стулице, вам знадобиться коло текстолітовий, товщина якого не менше десяти міліметрів;
• потім необхідно встановити приводний диск, знявши з ротора шків;
• підійде будь-електродвигун;
• роль вмикача може виконувати реле, зняте з пральної машини;
• щоб регулювати обороти, скористайтесь реостатом від щитка. Щоб обороти були швидкими і безпечними, використовуйте ніхромовий товсту спіраль;
• для закріплення двигуна зробіть кронштейн, який рухається вертикальним чином.

Даний привід має такі переваги:

• швидка викачка важких рамок;
• потужність — близько 90 Вт;
• можливість налаштовувати час, обороти і режим;
• легке виготовлення;
• економічність.

Центрифуга є незамінним приладом для будь пасіки. Її можна купити в будь-якому спеціалізованому магазині. Досвідчені пасічники рекомендують конструювати цей пристрій своїми руками. Так медогонка виходить більш якісною і надійною.

Апарат складається з касет, з допомогою яких можна відкачувати мед, він підходить під рамки Дадана. Регулювати касети можна вручну. Привід можна знімати, він прикріплений до зовнішньої сторони приладу.

Привід Грановського має таку конструкцію:

1. Електродвигун , який здійснює передачу з допомогою шківів.
2. Розміщений електродвигун внизу бачка.
3. Управляти приводом нескладно, в комплект до медогонки часто має пульт.
4. Виготовляють медогонку Грановського з нержавіючої сталі.

Які існують види медогонки Грановського

Різні моделі апаратів Грановського відрізняються кількістю касет для рамок, вміщається при викачуванні меду, а також їх функціональністю. У маленьких моделей, розрахованих на 2, 3 або 4 рамки, касети не обертаються. Апарат затребуваний власниками невеликої пасіки, мають максимум 10 вуликів. Медогонка відрізняється компактністю, малою вагою, низькою вартістю.

Власникам середніх пасік, містять близько 40 вуликів, оптимально підійде напівпрофесійний апарат Грановського. Розрахований він на чотири рамки, але касети встановлені обертаються. Принцип роботи, управління простий і аналогічний побутовим моделям. Відрізняється тільки збільшена продуктивність.

Промислові і приватні професійні пасіки складаються з понад 40 вуликів. Викачування великих обсягів меду здійснюють апаратами Грановського з шістьма або вісьмома обертовими касетами. Корпус оснащений містким медосборным кишенею. Злив меду здійснюється без фільтрів.

Випуск медогонок Грановського налагоджений багатьма виробниками. Найвідомішою на вітчизняному ринку є фірма Бі-Пром. Моделі цієї компанії оснащені плоским днищем. У аналогів інших виробників дно виконано у формі конуса.

Виробник Бі-Пром комплектує свої апарати двома видами електроприводу. Моделі, що працюють від 12 вольт, зручніше використовувати на пасіці, де відсутня електромережу. Підключення відбувається до акумулятора. Моделі, що працюють від 220 вольт, більш потужні, продуктивні. Такі медогонки у пасічників отримали більше визнання.

Перевага роботи медогонки Грановського

1. Невеликого розміру і ваги.
2. Можна транспортувати , особливо зручно використовувати, якщо пасіка кочове.
3. Порожнини всі відкриті, тому її легко очищати і мити.
4. Відрізняється високою производительнос ма.
5. Коли використовується, свіжі стільники залишаються цілими.

1. Для виготовлення бака пристрої використовують товсті матеріали.
2. Газопровідний кран відрізняється складним кріпленням.
3. Ненадійно закріплені ножики.
4. Коли бак заповнюють більше, чим на 40 літрів, зменшується швидкість роботи, може сильно знизитися.

Медогонка є індивідуальним обладнанням пасічника. Кожен власник для себе виявляє позитивні і негативні сторони. В загальних рисах апарат Грановського має наступні переваги:

1. Малогабаритність визначається типом моделі, на яку кількість рамок розрахований апарат. В загальних рисах все медогонки компактні, зручні для перевезення автомобілем.
2. Використання тонкого нержавіючого металу дозволило виробникові знизити вагу. Медогонку легко переносити по пасіці вручну.
3. Незаперечною перевагою є висока швидкість відкачування меду.
4. Завдяки електроприводу налагоджується безперервна робота до звільнення всіх рамок від меду.
5. Роботою апарату Грановського легко керувати. Просте обслуговування полягає в митті по закінченні робіт. Всі поломки, не пов’язані з електронікою, легко самостійно усунути.
6. Вартість медогонки доступна пересічному пасічнику.

Корпус з тонкої нержавіючої сталі протистоїть легким ударам. На стінках не з’являються вм’ятини. Нержавійка добре миється, стійка до корозії. Відсутність закритих ділянок спрощує очищення.

Апарат Грановського універсальний. Його використовують стаціонарно і в полі. Будь-яка медогонка підійде для аматорської та професійної пасіки. Від неправильно підібраної моделі залежить тільки продуктивність.

https://www.youtube.com/watch?v=lkHZmr0sgtU

Важливо! Апарат Грановського не мне свіжі стільники.

Пасічники добре відгукуються про медогонки, але виділяють три її недоліки:

1. На тонкому корпусі складно закріпити важкий металевий кран. Неіржавіюча сталь «грає». Якщо прикласти великі зусилля, корпус можна деформувати.
2. Виробник не продумав надійну фіксацію ніжок. Від вібрації вони слабшають, з’являється гуркіт.
3. З заповненням бака медом знижується швидкість обертання рамок, падає продуктивність.

Всі недоліки неістотні і легко усуваються. Замість металевого крана ставлять легкий пластиковий аналог. Фіксацію ніжок перевіряють перед кожною викачуванням. Бак не перевантажують медом. Ємність звільняють після заповнення понад 40 л.

Відгуки

Існує велика кількість різних відгуків. Найчастіше бджолярі задоволені конструкцією, порівнюючи медогонку з іншими видами, зупиняють вибір саме на цьому пристрої. Відгуки говорять про високу якість і компактності, що дуже важливо в бджільництві. Деякі виділяють деякі недоліки, але кажуть, віддають перевазі цього пристрій за те, що воно зручне, просте, їм можна з легкість користуватися великою й маленькою пасіці. До позитивних якостей відноситься оптимальна і доступна ціна.

На різних форумах бджолярів можна зустріти схвальні відгуки про роботу медогонки Грановського з фото конкретних агрегатів. Бджолярі відзначають, що вона краще за своєю функціональністю, чим її аналоги. Її габарити, конструкція і принцип дії дозволяють підвищити швидкість відкачування меду, що важливо для великих пасік.

Як розібрати та зібрати медогонку Грановського

Збірка медогонки здійснюється за прикладеної інструкції. Апарат з заводу надходить в упаковці з рейок. Дерев’яна обрешітка захищає корпус від пошкоджень при транспортуванні. Електропривод з блоком управління поставляються в окремій коробці. Після розпакування їх встановлюють на медогонку. Привід кріплять болтами під корпусом знизу. Шківи з’єднують ремінною передачею.

За відгуками пасічників, складність може виникнути під час установки блоку управління. Якщо його просто прикрутити болтами до корпусу, монтажна пластина притискає кути кришок медогонки, і вони не відкриваються.

Проблема вирішується спилювання куточків кришок. Матеріал легко ріжеться полотном ножівки по металу.

Як варіант, блок кріпильної пластиною можна зафіксувати під поперечною планкою. Кришки будуть вільно відкриватися без спиляних кутів. Однак такий монтаж неможливий, якщо відбувається зсув осі ротора.

Розбирання апарату Грановського відбувається в зворотній послідовності

Медогонки Грановського від компанії Бі-Пром

Однією з відомих компаній, яка випускає велику кількість пристроїв, є Бі-Пром. Пропонується медогонка Грановського 4дн 220, медогонка Грановського 8дн 220. Також на дві, три, чотири, шість рамок, на Дадана. Особливо цінується на межі Рут. У всі пристрої входять баки, для їх виготовлення використовується нержавіюча сталь, для виробництва застосовують спосіб швів – встик, щоб не було різних протікань. Всі медогонки оснащені касетами, мають ротор.

Апарати Бі-Пром Грановського відрізняються надійною рамною конструкцією, тому дно у них плоске, на відміну від інших, у яких дно у вигляді конуса. Відрізняється пристрій тим, що має високу производительнос ть. Так можна швидко і якісно відкачати велику кількість меду. Це легко довести, порівнюючи з влаштування Грановського з іншими.

Можна спорудити пристрій своїми руками, але це досить складно зробити. Бі-Пром пропонує конструкції, які відрізняються надійними електричними приводами, так забезпечується в обертанні висока швидкість. Застосовують два електроприводи – на 220 В або 12 Ст.

В таблиці можна ознайомитися з особливостями апаратів Грановського з різною кількістю рамок.

Таблиця «Види медогонок Грановського»

Окремо можна виділити медогонку Грановського, розроблену на рамку «РУТ». Вона є восьмирамочной, використовують на професійній пасіці, яка містить понад 50 сімей бджіл. Якісне зробити пристрій Грановського своїми руками досить складно, можна спорудити медогонки тільки вони будуть відрізнятися від тих, що пропонує Бі-Пром своєю продуктивністю.

Медогонки Грановського виробляють у промислових масштабах. Одним з виробників такого виду інвентарю є компанія «Бі-Пром».

Інвентар, зроблений по конструкції Грановського, може бути також різних видів. В основному, це залежить від кількості рамок усередині бджолиного житла, а також від типу конструкції вулика.

Таким чином, вибираючи інвентар для використання в процесі медозбору, ви повинні враховувати, які вулики встановлені у вас на ділянці.

Якщо ж у вас ще не обрані конкретні будиночки для бджіл, то тут у вас буде набагато більше простору для творчості.

Основним матеріалом, використовуваним для створення даного інструменту, призначеного для збору медової продукції, є нержавіюча сталь. Таким чином, ви можете бути абсолютно впевнені в тому, що такий інвентар прослужить вам протягом тривалого часу.

Придбавши такий надійний інвентар, ви можете не турбуватися про ймовірність виникнення протікання, адже вона буде зведена до мінімуму.

Справа в тому, що бак подібного інветаря виготовлений з допомогою використання так званого шовного методу. Він практично повністю дозволяє уникнути виникнення протікання.

Можна зробити медогонку Грановського своїми руками

Пасічнику легше всього зробити пристрій трьох або чотирьох рамкову. Для цього рамка поміщається в спеціальний короб, який буде крутитися, так мед буде виходити з сот.

Можна вибрати різні матеріали для виготовлення медогонки, але важливо враховувати їх стійкість, також в них можна здійснювати роботи з медом. Раніше користувалося популярністю дерев’яне пристрій, потім алюмінієвої, фанерне, зараз найкращим є нержавіюча сталь, цей матеріал є дорогими, тому що високоякісний.

Етапи виготовлення медогонки своїми руками:

1. Підійде стара пральна машинка, обов’язково вона повинна бути з нержавіючої сталі – це ящик для рамок.
2. Зверху повинна бути обов’язково кришка, знизу залиште невеликий отвір, звідки буде виходити мед.
3. На іншу стінку необхідно прикріпити трубу, яка має грузик, він буде служити противагою.

Можна вибрати різний матеріал і місткість, просто виготовити дерев’яну, для неї потрібно підібрати шківи, осі і підшипники. Вона у вигляді барабана, має вісім граней. Рами з ротором забезпечують обертання. Щоб можна поставити під мед ємність, потрібно обов’язково до пристрою ніжки. Підійде будь-яке дерево, воно повинно бути сухим і не мати смол.

Таким чином, незважаючи на всі негативні якості, пристрій є одним з кращих за якістю. Її можна застосовувати в різних цілях – для аматорської пасіки або великих. Працювати з конструкцією Грановського можна в польовому режимі або стаціонарному, її завжди можна перевезти. Перевагами є те, що завжди можна підібрати оптимальну швидкість, з якої буде обертатися апарат і час, скільки буде здійснюватися відкачування меду.

Робота проводить в ручному або автоматичному режимі. Касети самостійно можуть крутитися в різні боки. Можна спорудити конструкцію Грановського своїми руками, але все точно розрахувати досить складно, вона буде відрізнятися своєю производительнос ма і якістю. Автоматичний електричний привід самостійно бджоляр не зможе спорудити. Готові медогонки Грановського дозволяють здійснювати роботу швидко, не прикладаючи для цього додаткових зусиль.

Для самостійної збірки медогонки Грановського оптимально вибрати модель на 2, 3 або 4 рамки. Корпусом послужить стара пральна машина. Бак повинен бути не алюмінієвий, а з нержавійки і накриватися кришкою. Зливний отвір знизу використовують для фіксації крана, через який відбирають мед. Бак встановлюють на ніжки. Висоту визначають індивідуально, щоб під кран підлізла ємність для зливу меду. З протилежної сторони від крана кріплять противагу.

Привід використовують рідної від пральної машинки. Для виготовлення ротора і касет оптимально ознайомитися з конструкцією заводський медогонки у знайомого пасічника. Розміри елементів доведеться розраховувати індивідуально під наявний бак.

Саморобна медогонка по продуктивності сильно поступається заводському апарату Грановського. Неправильні розрахунки ротора і розмірів касет призведуть до дисбалансу. Працює медогонка буде гриміти, ламати стільники.

Рада! Медогонку краще купувати заводського виготовлення. Від саморобки бажано відмовитися.
