Як зробити медогонку з пральної машини своїми руками

Зробити чи купити?

Дуже багато бджолярі вважають придбання медогонки непрактичним рішенням. За досить високу ціну найчастіше продається те, що не дає достатню якість.

Медогонка своїми руками

Суть конструкції полягає у використанні законів фізики. Сам по собі пристрій включає в себе ємність для розміщення бджолиних стільників з медом. За допомогою ротора відбувається їх розкручування, і мед під впливом відцентрової сили викидається на внутрішню поверхню бака, стікаючи по стінках якого, збирається в спеціально підготовлені знизу контейнери.

Незалежно від матеріалу, конструкція в загальних рисах буде складатися з:

• порожнини, призначеної для встановлення рамок;
• приводу, що відповідає за обертання ротора;
• зовнішніх ємностей для збору меду.

Розрізняють 2 типу пристроїв. Це радіальна і хордіальна медогонки. У радіальній рамку з сотами потрібно розташувати вздовж радіуса. Зверху вид креслення нагадує розходяться з однієї точки промені.

Хордіальна відрізняється кріпленням рамок уздовж внутрішньої поверхні бака. Медогонка радіальна своїми руками відрізняється простотою збірки конструкції. Саморобна медогонка не викличе труднощів навіть у новачків. Хордіальна ж більш ефективна для збору меду, але складніше влаштована.

Одним з екологічно чистих матеріалів для збору медогонного апарату є дерев’яні дошки. Спочатку необхідно підготувати касети, які підходять за розміром до рамок сот. Після цього зібрати дерев’яну медогонку. Закріпити касети до осі і встановити весь механізм всередині бочки. Зверху потрібно встановити необхідну для здійснення обертання ручку.

Використання дерева в якості вихідної сировини економічно не виправдано. Висока вартість самих дощок, потреба в регулярній обробці внутрішньої поверхні лаковими або іншими вологозахисними засобами накладають обмеження на постійне використання такого апарату. Крім того, необхідно обладнати таку медогонку міцною опорою у зв’язку з високим вагою самої конструкції.

Коли обсяги пасіки невисокі, можна зупинитися на апараті з ручним управлінням. При високих обсягах потрібно спорудження конструкції з електричним приводом.

Бюджетним варіантом такої медогонки є установка електроприводу від пральної машини. Таке реле дозволяє доповнити пристрій можливістю перемикання швидкості обертання.

Удосконалити ручний механізм можна, встановивши двигун на 220 В або невеликий редуктор. При цьому слід звернути увагу на якість електроприводу. При неможливості контролювати швидкість обертання касет можна зруйнувати самі стільники і зіпсувати кінцевий продукт.

Необхідність підставки полягає у встановленні під медогонкой контейнера для збору стікає меду. Для початківців бджолярів бюджетним варіантом буде використання звичайних ящиків чи корзин. Щоб уникнути падіння конструкції можна зібрати більш міцну підставку із сталевих прутів.

Необхідно зібрати кільце меншим діаметром, чим медогонка. Приваривши знизу утримувач і 3 ніжки, можна отримати більш стійку і міцну конструкцію.

Касети необхідні для фіксації рамок з сотами всередині медогонки.

Для їх складання знадобиться:

• оцинкована стека з осередками 10х10 мм;
• дріт або прути;
• ключ заклепувальний;
• алюмінієві заклепки;
• куточки з боковим поворотним кріпленням.

Для каркаса краще вибрати металеві прути 5 мм в перетині. Виклавши на них сітку, слід закріпити її за допомогою зварювального апарату. Для надання більшої жорсткості можна закріпити з верху і низу касети бляшані куточки.

Розміри рамки повинні бути: до 50 см завдовжки, 30 см завширшки і 5 см у висоту.

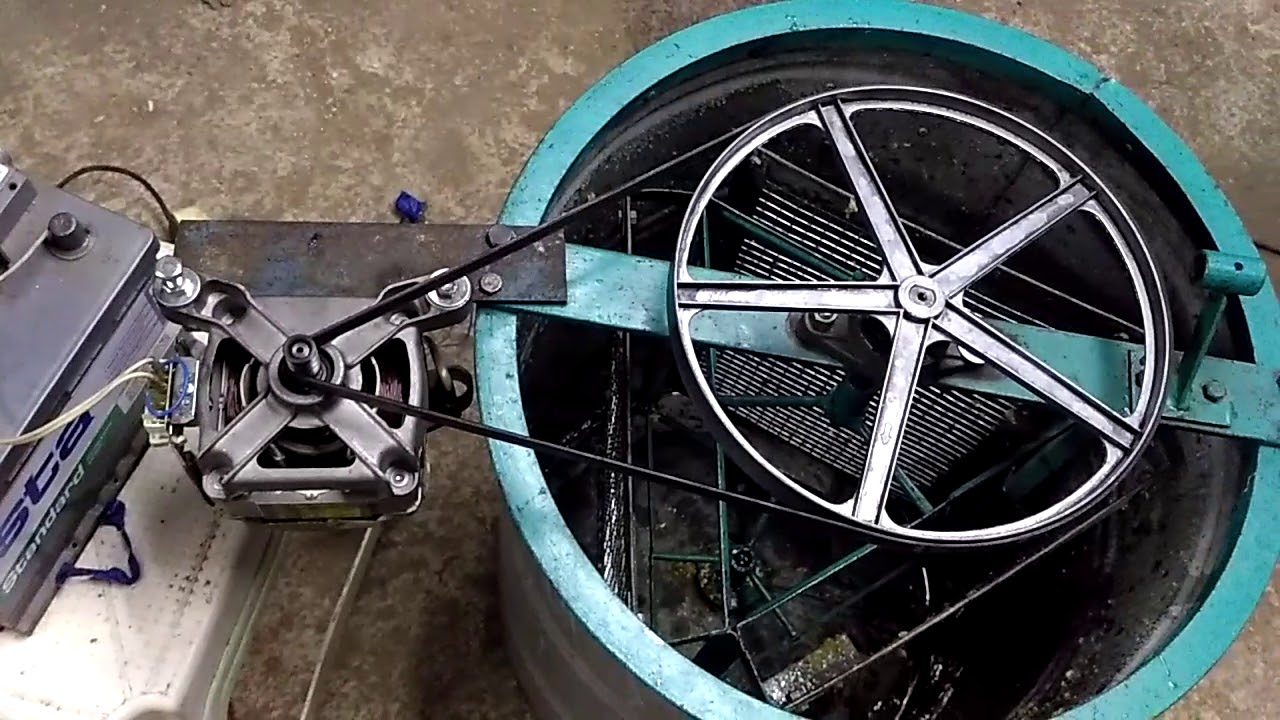

Для електроприводу буде потрібно невеликий двигун з потужністю 90 Вт. Щоб уникнути засмічення двигуна бджолами доцільно закрити його дрібною стеком. При наявності реле від пральної машини можна підключити його в якості вимикача. Таке реле допоможе регулювати режими обертання.

На обраний генератор необхідно встановити малий шків, попередньо рассверлив його під діаметр валу. Закріпивши генератор на шпильці, підключити напругу 12 вольт. Напилком сточити на уступі шківа канавку в 8 мм і довести до тригранного перерізу. Отримана деталь повинна виглядати клиновидно. Після цього надягти ремінний трос і натягнути пружину. Так виглядає саморобна конструкція електричного приводу.

Підводячи підсумки, можна сказати, що використання медогонного апарату значно спрощує процес видобутку меду зі стільникових рамок. Для початківців фермерів існує варіант зібрати медогонку самостійно. В якості вихідного матеріалу можна використовувати дерев’яні бруси. Така медогонка без попередньої обробки прослужить недовго.

Використання пластикової бочки здатне знизити витрату грошових засобів. Крім того, пластик легко миється, не піддається впливу іржі і не вбирає запахи. Крім бочки можна пристосувати під медогонку бак від пральної машини.

Полегшити ручне обертання касет можна, встановивши простий електродвигун з реле для регулювання оборотів обертання. Такий захід дасть можливість запобігти псування і зламу сот і збереже якість видобутого продукту.

Касети

Який потрібен розмір?

Пристрій медогонкиНе завжди просто зрозуміти, яких розмірів потрібно дотримуватися при виготовленні медогонки своїми руками. Для початківців бджолярів вистачить апарату на 3-4 рамки. Розмір медогонки безпосередньо пов’язаний з розміром рамок. Зазвичай діаметр пристрою не перевищує 65 сантиметрів, вважається, що це найбільший з оптимальних розмірів.

Інструкція: виготовлення медогонки з пральної машини своїми руками

Одним з найпростіших варіантів збору медогонки своїми руками є застосування бака від пральної машинки.

Процес збору медогонки своїми руками з пральної машини займає в середньому пару днів.

Необхідно заздалегідь підготувати наступні матеріали:

• пара пральних баків;
• контейнери для збору меду;
• саморізи;
• металеві прути;
• шкивок;
• міцний ремінь;
• підшипники;
• труба.

Самий простий спосіб, як зробити медогонку, полягає у вставці одного бака в інший, попередньо зрізавши дно внутрішнього бака пральної машини. Після цього необхідно приварити металеві прути одним кінцем до підшипника, іншим – до внутрішніх стінок нижнього бака в трьох точках. Підігнати розмір труби під діаметр підшипника і вставити, вкоротивши до необхідної довжини. Прикріпити трубу до баку потрібно за допомогою саморізів.

З верхнього краю до трубі слід прикрутити шкивок, а з нижнього – ручку. З’єднати їх необхідно підготовленим ременем.

Важливим етапом складання пристрою є установка касет для медових рамок. Вони повинні бути максимально надійними, запобігають випадання сот. Можна вибрати будь-який матеріал. Це може бути дерево або пластик. Проте найбільш оптимальним буде використання нержавійки. Сталеві касети володіють більшою міцністю і стійкістю. Вони не вбирають запахи і не схильні до процесів гниття.

При правильному розрахунку рамки повинні спокійно вставлятися в касету, щільно прилягаючи до сітки. Якщо допущений прорахунок, стільники можуть зламатися або деформуватися в процесі розкручування бака.

Касети

Матеріал

Найважливіше рішення, яке потрібно прийняти – це з якого матеріалу виготовити медогонку, адже матеріал повинен бути стійким до впливу кислоти, а також повинна бути можливість застосовувати його при роботі з харчовою продукцією. І варіантів тут може бути кілька.

1. Дерево. Раніше майже всі медогонки були дерев’яними. Достатньо взяти підходящу за розміром бочку – тут не треба нічого спеціально збивати. Можна також зробити конструкцію дещо легше, застосовуючи для неї фанеру. Тоді корпус можна збирати як за допомогою невеликих цвяхів, так і за допомогою клею.
2. Алюміній. Немає ніяких складнощів з таким варіантом. Саморобна медогонка вийде легкою і міцною. Зазвичай беруть відповідну бочку або каструлю. Ще один популярний варіант – це корпус пральної машини.
3. Нержавіюча сталь. Це один із самих практичних і популярних варіантів для виготовлення медогонки. Він буде годитися протягом дуже довгого часу, тому відрізняється підвищеною практичністю. Та й відкачувати з цього матеріалу мед виключно просто. З нержавійки, знову ж таки, буває корпус пральної машини. Також можна знайти підходящу каструлю або просто придбати листи нержавійки з яких у подальшому зібрати відповідну конструкцію.
4. Пластик. Ніщо не заважає застосовувати для медогонки пластикову бочку, якщо вона виготовлена з досить міцного і вкрай якісного пластика. Це дозволить здешевити вартість саморобної медогонки, адже коштують такі бочки, як правило, зовсім недорого, та й знайти їх можна повсюдно.

Медогонка з пластикової бочки

Найдешевшим варіантом є вибір пластикової бочки в якості основи для медогонки. Крім цього, така конструкція буде найпростішим варіантом і підійде для початківців бджолярів.

Пластик має ряд переваг:

• не піддається іржі;
• не вбирає запахи;
• легко очищається від меду.

Крім пластикової бочки, необхідно підготувати: дошки, металеві прути, полиці і обертальний елемент.

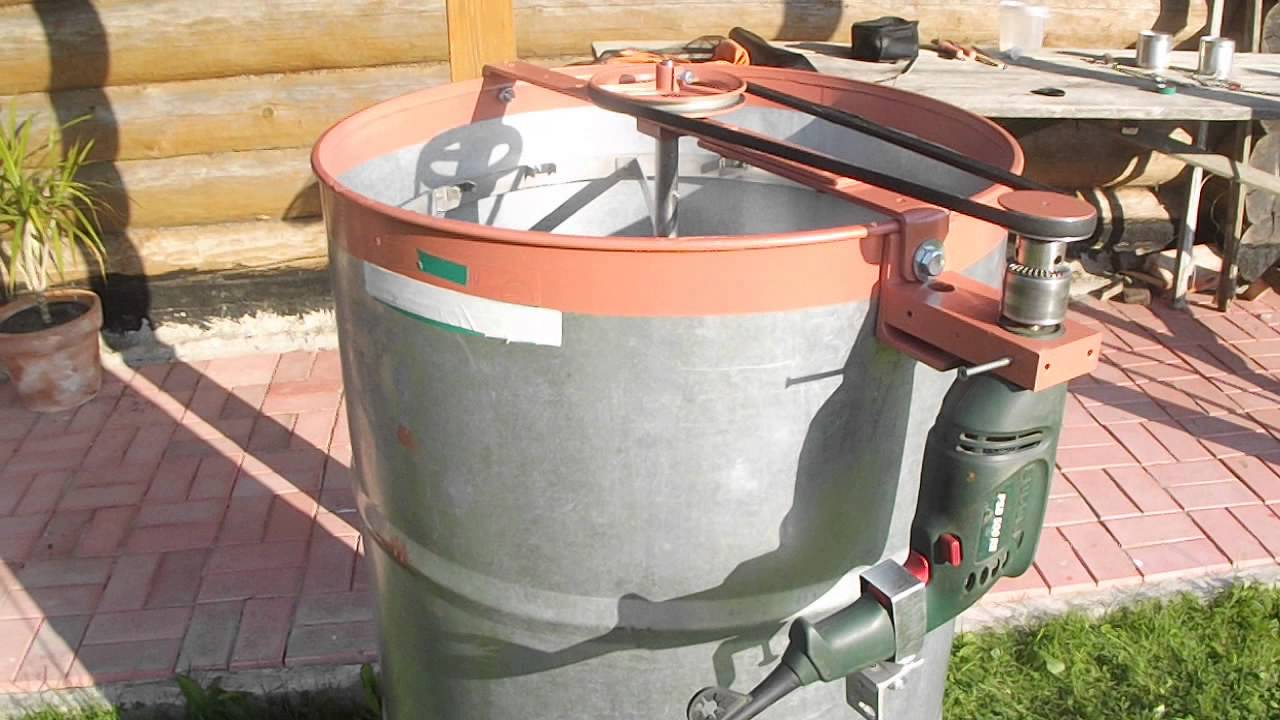

У центр бочки потрібно встановити обертальний елемент. Для цього підійде дриль або педальне пристрій велосипеда. Таким чином, збирається медогонка ручна. Можна використовувати елемент від старого електроприладу. До нього слід закріпити полиці, виконують роль касет. Як полиць можна використовувати готові полички від холодильника.

У процесі обертання педалей починає обертатися касета. В цей час мед із стільників буде потрапляти на стінки бочки і стікати вниз. Дошки і металеві прути потрібні для кріплення самого бака.

Загальний вигляд медогонки

Конструкції медогонок можуть відрізнятися, але все одно загальний принцип пристрою є однаковим. Основна частина такого пристрою – це касетний барабан, на який, як зрозуміло з назви, кріпляться касети, з яких вимагається збирання меду. Також є основа, зазвичай це бочка. Є якесь кріплення барабана до основи, яке дозволило б йому бути зафіксованим і досить вільно обертатися. Також є привід.

Найбільш простим способом є ручний привід. Від нього йде конусна шестерна передача, яка дозволяє обертати барабан при обертанні ручки.

Електропривод для медогонки своїми руками

Медогонку електричну, своїми руками зробити досить легко. При невеликому доопрацюванні, добре для цього підійде непотрібна пральна машина з нержавіючої сталі. Вона служить основою. Зверху корпус повинен закриватися кришкою, а знизу необхідно отвір, по якому стікатиме мед. Для врівноваження апарату, на протилежну сторону кріпиться вантаж.

При самостійному виготовленні бака з нержавіючої сталі, перевагу слід віддати «білому», а не «чорним» матеріалом. Ні в якому разі не можна використовувати оцинковане залізо, в місцях безпосереднього контакту з медом. Для зменшення тертя, підп’ятник рамкодержателя і втулки фіксатори, необхідно виготовляти з бронзи. У деяких конструкціях, для цих цілей використовують звичайну сталь і при цьому апарат добре працює.

Для уникнення дисбалансу, при роботі рамкодержателя і ротора, не можна встановлювати в пристрій тільки один пакет. Але також потрібно уважно стежити за рівнем меду на дні, щоб його не було надто багато. Для цього достатньо регулярно відкривати заслінку для зливу. Щоб зручно було працювати з медогонкой, її необхідно встановлювати на підставку, поруч з якою розташувати стіл, де роздруковують стільники. Завчасно подбайте про гарячій воді, для нагрівання ножів і ситечку, яким проціджують мед.

Соти в рамках обертаються в медогонці до 80 оборотів в хвилину. Для того, щоб не поламати тендітну конструкцію, спочатку викачую одну сторону і тільки потім іншу.

Медогонка дуже потрібний пристрій, для людини, яка займається бджільництвом. В залежності від потреб, можна знайти багато саморобних креслень. Цілком реально зробити радіальну медогонку з електроприводом своїми руками.

Касети

При наявності кмітливості можна скористатися старою пральною машинкою, яка зроблена з нержавіючої сталі, також вона може бути алюмінієвої. Вона послужить ящиком для соторамок. Зверху він повинен закриватися кришкою, а знизу мати вихідний отвір, через яке буде стікати отриманий мед.

На протилежну стіну кріпиться труба з грузиком, в якості противаги. Варіант такого пристрою відмінно підійде початківцям бджолярам, коли нектару ще зовсім мало, а ази бджільництва тільки починають освоюватися.

Подивіться відео про створення медогонки своїми руками:https://www.youtube.com/watch?v=4Ec71XDNh_s

Можна поекспериментувати з ємностями для медогонки, використовувати різні алюмінієві каструлі або ж виготовляти ящики з фанери або дерева.

Розведенням бджіл, цією прибутковою галуззю сільського господарства, останнім часом стали займатися не тільки власники присадибних або садових міні-ділянок, на яких насилу можна розмістити хіба що декілька вуликів, але навіть і солідні фермери. У розпал літнього цвітіння, коли бджоли ведуть активний збір меду, у багатьох господарів пасіки виникає проблема: як звільнити швидше й знову використовувати стільники? Адже при відсутності у вулику місця «складування» меду бджоли просто-напросто припиняють працювати.

Пропонована конструнция проста і цілком по силам для виготовлення навіть новачкові. Зварювальні роботи в крайньому випадку можна замінити пайкою.

Бан медогонки бажано зробити з нержавіючої сталі, «білої» (але підійде і «чорна») жерсті. А ось використання оцинкованого заліза — протипоказано. Як, втім, і для інших контактують з медом великих деталей нонструнции.

Працює в парі з нижньої піввіссю ротора-рамкодержателя підп’ятник, а також втулки з кільцями-фіксаторами виконуються з бронзи або латуні — з метою зменшення втрат на тертя. Хоча в одному з дослідних зразків ці деталі були, по правді кажучи, сталевими.

Рамки з сотами закладають в пакети. Обидва вони складаються з двох рам, затягнутих дротяною сітковий і сполучених між собою сталевими стопорними накладками і петлями пружинами. Причому останні, маючи внутрішній діаметр 14 — 15 мм, без каніх б то не було труднощів навішуються на відповідні вузли ротора-рамкодержателя.

Щоб уникнути дисбалансу при обертанні ротора-рамкодержателя не можна встановлювати в медогонну один пакет з рамкою. Слід також пам’ятати, що рівень збирається в баку цінного продукту не повинен перевищувати висоту ноничесного дна, щоб не заважати ротору. Потрібно своєчасно зливати мед через заслонну, яку приотнрывают, скориставшись притискним гвинтом.

Для зручності роботи медогонку розміщують на підставці — так, щоб вал-рукоятка знаходився на рівні лонтя. Близько медогонки встановлюють спеціальний стіл для распечатыввния стільників. Не забувають також подбати завчасно про посуд з гарячою водою для нагрівання пасечных ножів і вже згадуваному ситечне для проціджування меду, навешиваемом на стік з бака, під заслінкою.

Соти в рамках, що знаходяться в медогонці, обертають з невеликим прискоренням, доводячи число оборотів до 70-80 у хвилину. Причому щоб виключити пошкодження крихких стільників, першу сторону викачують частково; потім рамни перевертають і другу сторону викачують вже повністю. Потім рамни знову перевертають і ось тепер-то вже отримують мед до кінця.

Зрозуміло, наведені нижче ілюстрації та опис відцентрової медогонки слід сприймати не як єдиний зразок, а лише як перевірений життям варіант, орієнтований на цілком конкретну «матеріальну базу». У кожного ж самодельщиков свої умови-можливості. І звичайно ж, вони змусять підійти до справи творчо.

Пристосувати, скажімо, наявну коничесную фринционную передачу від зламаної пральної машини (з центрифугою) взамін реномендуемой зубчастої. Може, для когось стане прийнятним і варіант виготовлення стільникових пакетів не з металевими,а з дерев’яними рамами нан найбільш доступними…

При його обертанні утворюється відцентрова сила, під дією якої обидва пакети, трохи розвернувшись, виявляються притиснутими до обручам-обмежниками. А що міститься в сотах мед відкидається на стінки бана і накопичується внизу. Звідси через вихідний пристрій з притискною заслінкою він, процеживаясь через ситечко, зливається у відповідну тару.

Особливості використання

Якщо у вас на ділянці тільки один вулик, то вам досить відламати стільники з рамки. Але коли бджільництво не просто хобі, то без медогонки не обійтися. Особливо популярні конструкції, які використовують відцентрову силу для роботи. В середину центрифуги поміщається касетний барабан, розмір якого повинен відповідати рамкам. При обертанні конструкції мед витікає з сот, потім його легко збирати.

Початківці бджолярі вважають покупку такого пристрою вірним рішенням, вартість занадто висока. І тоді вони задаються питанням, як зробити медогонку своїми руками? Що ж стосується підприємств, які займаються продажем меду у великих масштабах, то вони віддають перевагу професійним рішенням.

Щоб зрозуміти, якого розміру повинна бути медогонка, потрібно виходити з рамок у вулику. Оптимальний діаметр — 65 див.

Матеріали

Найважливіше рішення, перед створенням апарату, це вибрати матеріал. Побудувати медогонку своїми руками з пральної машинки або пластикової бочки? Підбір матеріалу дуже важливий, адже він повинен спокійно переносити вплив кислот і бути придатним для використання в харчовій промисловості. Виходячи з цього, є кілька варіантів саморобного апарату:

• Дерево — повсюдно застосовувалося для виготовлення медогонок. Досить було підібрати бочку потрібного розміру, спеціально збивати її не потрібно. Для того, щоб значно полегшити апарат, можна використовувати фанеру. Конструкція збирається за допомогою цвяхів або клею. Зараз дерев’яні медогонки використовуються досить рідко.
• Алюміній — досить хороший варіант. Апарат виходить міцним і легким. Для його виготовлення беруть велику каструлю або бочку, стара пральна машинна теж підійде.
• Нержавіюча сталь — найбільш практичний варіант і дуже популярний серед бджолярів. Конструкція, виготовлена з цього матеріалу, прослужити тривалий час. Мед легко зісковзує з нержавіючої сталі, що значно полегшить його збір. Зустрічаються пральні машинки, виготовлені з цього матеріалу. В магазині без проблем можна придбати лист нержавійки потрібного розміру і зробити барабан самому.
• Пластик — один з найдешевших варіантів. Досить використовувати харчові бочки. Вони виготовляються з дуже міцного і якісного матеріалу. Вартість таких бочок досить низька, що дозволяє значно здешевити конструкцію. Саморобний апарат з пластику, це хороший вибір для людини, тільки почав займатися бджільництвом.

Саморобна медогонка може бути ручною. Такий варіант має право на існування, коли масштаби, з якими доводиться працювати, зовсім невеликі. Але, щоб не виникало труднощів, рекомендується все ж пристосувати електропривод. Тим більше що зробити це не дуже складно.

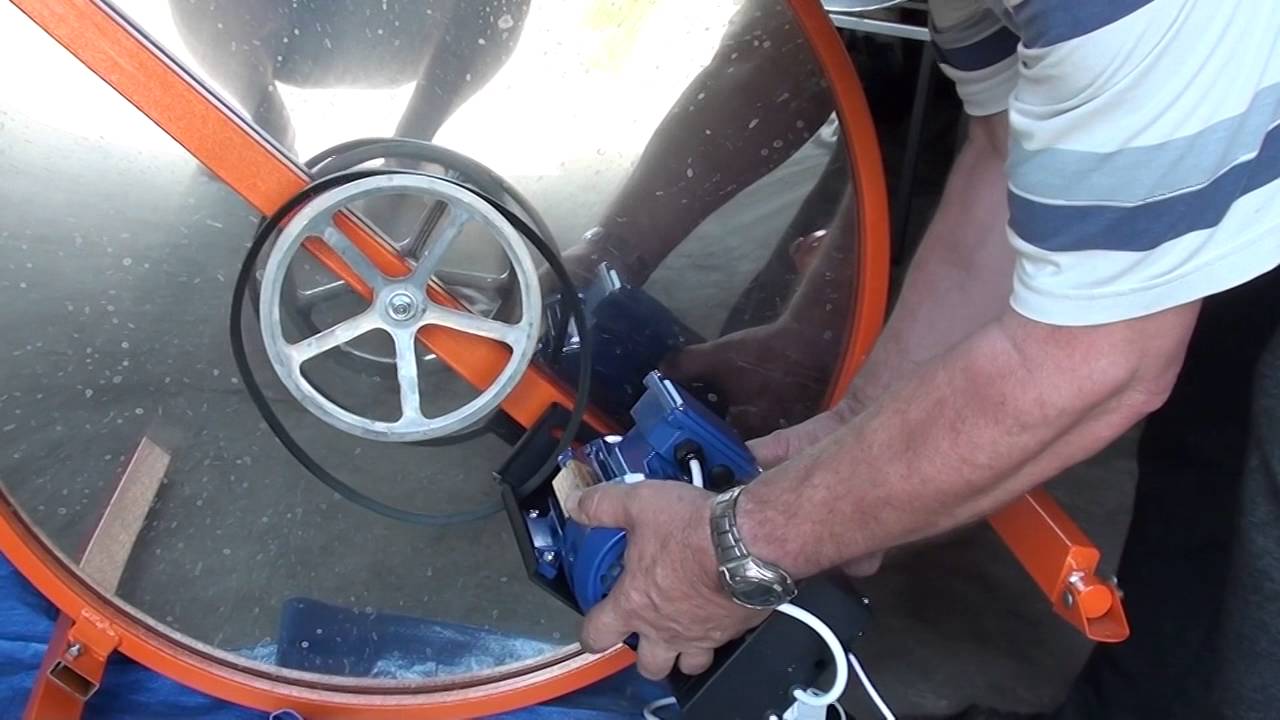

Візьміть невеликий електродвигун. Достатньо потужності близько 90 Вт. Але важливо трохи «покращити», а саме оснастити сіткою, бо інакше туди можуть почати потрапляти бджоли.

Як вмикача можна застосовувати реле пральної машини.

Щоб регулювати оберти можна взяти реостат від фактично будь-якого щитка, додавши оснащення у вигляді товстої ніхромової спіралі.

Далі потрібно спорудити невеликий кронштейн, який повинен рухатися вертикально.

Якщо зняти шків з ротора, то можна зробити приводний диск.

Двигун можна розмістити як горизонтально, так і вертикально, вертикальне розташування буде трохи більш практичним, але при деяких конструктивних рішеннях не обійтися без горизонтального.
